海灣J-SAM-GST9122B 型手動火災報警按鈕/消防電話插孔接線安裝技術

作者:海灣消防設備 文章來源:http://www.tjjrygg.com/ [ ]

海灣J-SAM-GST9122B型手動火災報警按鈕/消防電話插孔接線安裝技術

特點

J-SAM-GST9122B 手動火災報警按鈕/消防電話插孔(以下簡稱報警按鈕)安裝在公共場所,本

報警按鈕含消防電話插孔。當人工確認發生火災后,按下報警按鈕上的按片,即可向控制器發出報

警信號,控制器接收到報警信號后,將顯示出報警按鈕的編碼信息并發出報警聲響,將消防電話分

機插入電話插孔即可與電話主機通訊。本手動火災報警按鈕主要具有以下特點:

(1)新型插拔式卡接結構,安裝、拆卸簡單方便,按片在按下后可用專用工具復位。

(2)報警按鈕動作機構采用專利設計,抗灰塵能力強。

(3)集成消防電話功能,減少設備安裝,采用φ6 電話大插孔,方便緊急情況下使用。有良好的

抑制能力。

(4)采用 32 位 ARM 微處理器實現信號處理,用數字信號與控制器進行通信,工作穩定可靠,

對電磁干擾有良好的抑制能力

(5)地址碼為電子編碼,可現場改寫。

主要技術指標

(1)工作電壓:

信號總線電壓:24V 允許范圍:16V~28V

(2)工作電流:

監視電流≤0.3mA

報警電流≤0.9mA

(3)啟動零件型式:可重復使用型

(4)啟動方式:人工按下按片

(5)復位方式:用專用鑰匙復位

(6)指示燈:火警,紅色,正常巡檢時閃亮,報警后點亮;電話指示,紅色閃亮

(7)編碼方式:電子編碼,編碼范圍在 1~242 之間任意設定

(8)線制:與控制器采用無極性信號二總線連接,與 GST-LD-8304 采用二線制連接

(9)使用環境:

類 型:戶內

溫 度:-10℃~+55℃

相對濕度≤95%,不凝露

(10)外形尺寸:91mm×91mm×45.5mm(帶底殼)

(11)外殼防護等級:IP40

(12)殼體材料和顏色:ABS,紅色

(13)重量:約 128g(含底殼)

(14)安裝孔距:60mm

結構特征、安裝與布線

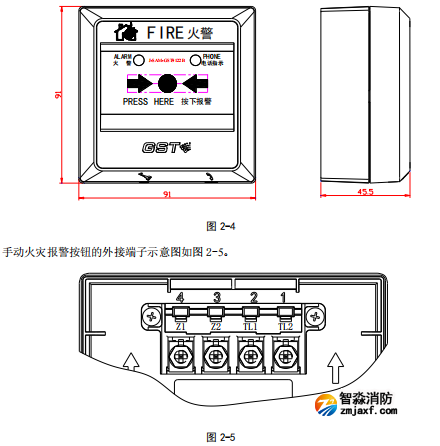

手動火災報警按鈕外形示意圖如圖 2-4。


其中:

Z1、Z2:無極性信號二總線接線端子。

TL1、TL2:與 GST-LD-8304 連接的端子。

布線要求:信號 Z1、Z2 采用耐火 RVS 雙絞線,截面積≥1.0mm2;消防電話線 TL1、TL2 采用耐火 RVVP 屏蔽線,截面積≥1.0mm2。

應用方法

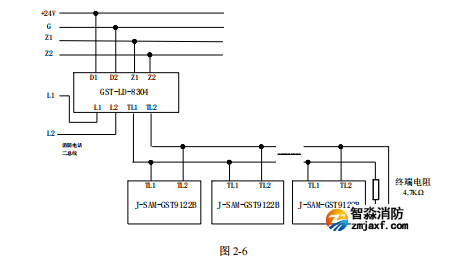

作為手動火災報警按鈕使用時,將報警按鈕的 Z1、Z2 端子直接接入火災報警控制器總線上即

可。作為手動火災報警按鈕及消防電話插孔使用時,將報警按鈕的 Z1、Z2 端子直接接入火災報警控

制器總線上,同時將報警按鈕的 TL1、TL2 端子與 GST-LD-8304 消防電話模塊連接,如圖 2-6 所示

(最末端報警按鈕的 TL1、TL2 接線端子接 4.7kΩ 終端電阻)
