5.1 特點
GST-DY-600H 智能電源箱是一種DC24V 大容量電源輸出設備,在火災報警控制系統中,可作為
聯動控制系統的電源使用,為聯動控制模塊及被控設備供電。電源箱以交流 220V 作為主電源,同時
內置 DC24V/14Ah 密封鉛酸電池作為備用電源。該電源箱具有以下特點:
? 主、備電源無縫切換;
? 精確的充放電管理;
? 主電長期過流保護,自恢復;
? 備電過放保護后零泄漏電流;
? 備電短路保護、反接保護;
? 輸出短路保護;
? 清晰的工狀態指示和輸出電壓、電流指示;
? 完善的故障告警功能,具有主電故障、備電故障和輸出故障聲光指示。
5.2 主要技術指標
(1)額定輸出容量:DC24V/20A
(2)使用環境:
溫度: 0℃~+40℃
相對濕度≤95%,不結露
(3)電源:主電為 AC220V+10%
- 1 5 %,內裝 DC24V 14Ah 密封鉛酸電池作備電
(4)外形尺寸:
318mm×117mm×400mm
5.3 結構特征、安裝與布線

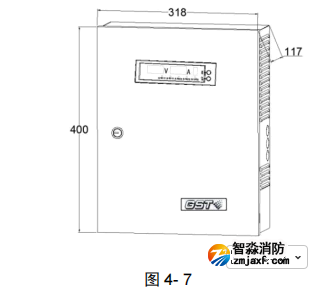

GST-DY-600H 智能電源箱外形示意圖如圖 4-7:

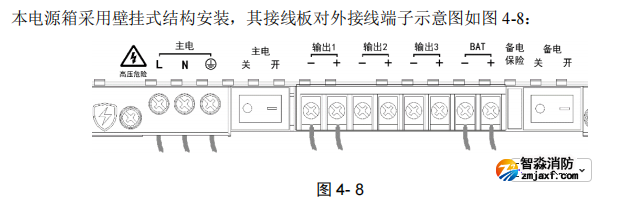

其中:
L、N、 :交流 220V 電源端子( 為機殼保護地線端子)
輸出 1、輸出 2、輸出 3:DC24V 輸出端子,電源內部并聯。
布線要求:DC24V 電源輸出線采用耐火 BV 線,截面積≥4.0mm(堅井內干線)或截面積≥ 2
2.5mm2
(平面支線);其它線路可采用耐火 RVS 雙絞線,截面積≥1.0mm2。
