海灣8303雙輸入/輸出模塊設備接線方式

作者:海灣消防設備 文章來源:http://www.tjjrygg.com/ [ ]

海灣8303雙輸入/輸出模塊設備接線方式

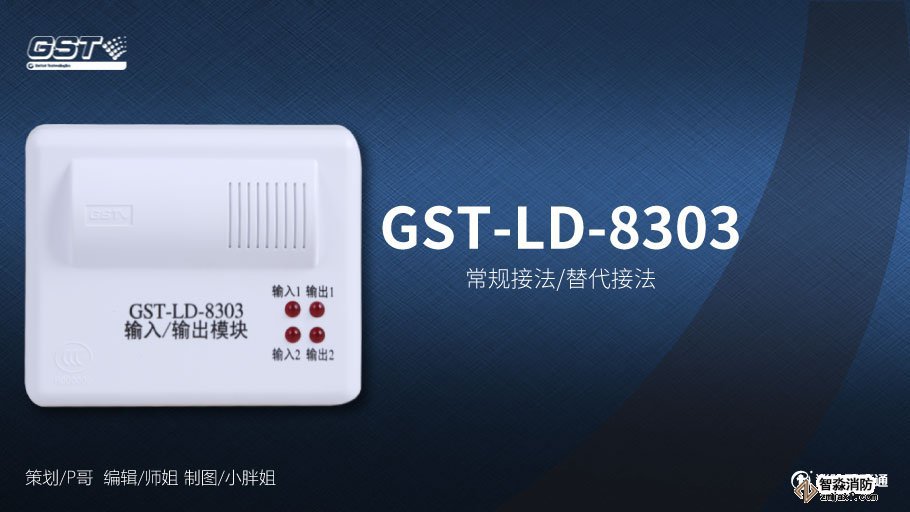

海灣GST-LD-8303輸入/輸出模塊接線

海灣GST-LD-8303輸入/輸出模塊接線

海灣GST-LD-8303輸入/輸出模塊接線

海灣GST-LD-8303輸入/輸出模塊接線

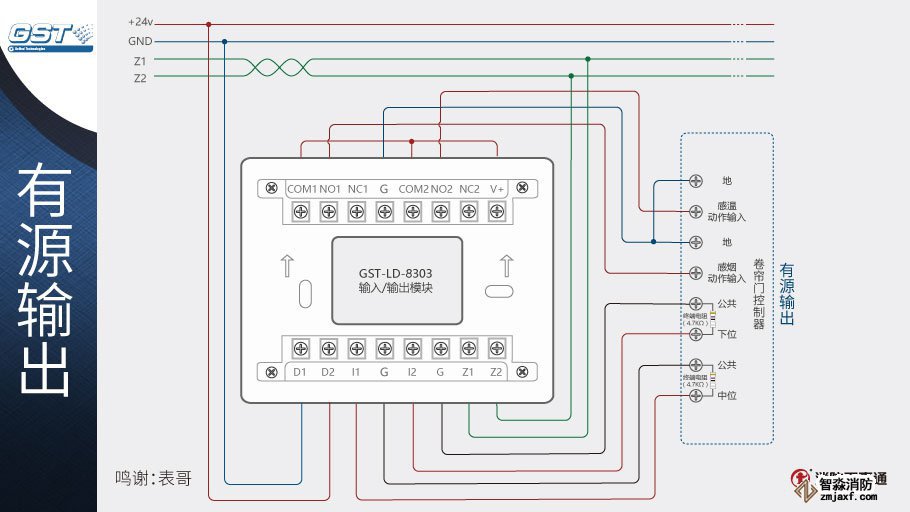

  1、模塊輸入端如果設置為“常開檢線”狀態輸入,模塊輸入線末端(遠離模塊端)必須并聯一個4.7KΩ的終端電阻。

  2、模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端(遠離模塊端)必須串聯一個4.7KΩ的終端電阻。

海灣GST-LD-8303輸入/輸出模塊接線

  1、8303模塊可完成對二步降防火卷簾門、水泵、排煙風機等雙動作設備的控制。

  2、用于防火卷簾門的位置控制時,既能控制其從上位到中位、從中位到下位,同時也能確認是處于上、中、下的哪一位。

  3、GST-LD-8303模塊也可以作為兩個獨立的GST-LD-8301輸入/輸出模塊使用。

海灣GST-LD-8303輸入/輸出模塊接線

海灣GST-LD-8303輸入/輸出模塊接線

  GST-LD-8302A雙動作切換模塊是一種專門設計用于與GST-LD-8303輸入/輸出模塊鏈接,實現控制器與被控設備之間作交流直流隔離及啟動、停動雙動作控制。

海灣GST-LD-8303輸入/輸出模塊接線

海灣GST-LD-8303輸入/輸出模塊接線

  1、信號總線Z1、Z2采用阻燃RVS型雙絞線,截面積≥1.0mm²。

  2、電源線D1、D2采用耐火B(yǎng)V線,截面積≥1.5mm²。

  3、I1、I2、V+、G、COM1、NO1、COM2、NO2采用阻燃RV線,截面積≥1.0mm²。

  4、布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置,不能布設在同一穿線管或線槽內。

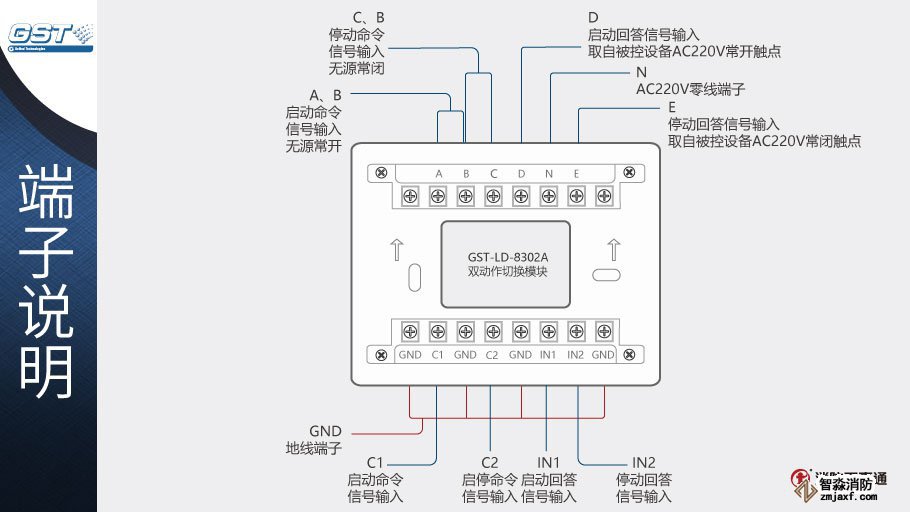

GST-LD-8302A端子說明

  海灣GST-LD-8302A雙切換模塊各端子外接線均采用阻燃RV線,導線截面積≥1.5mm²。
