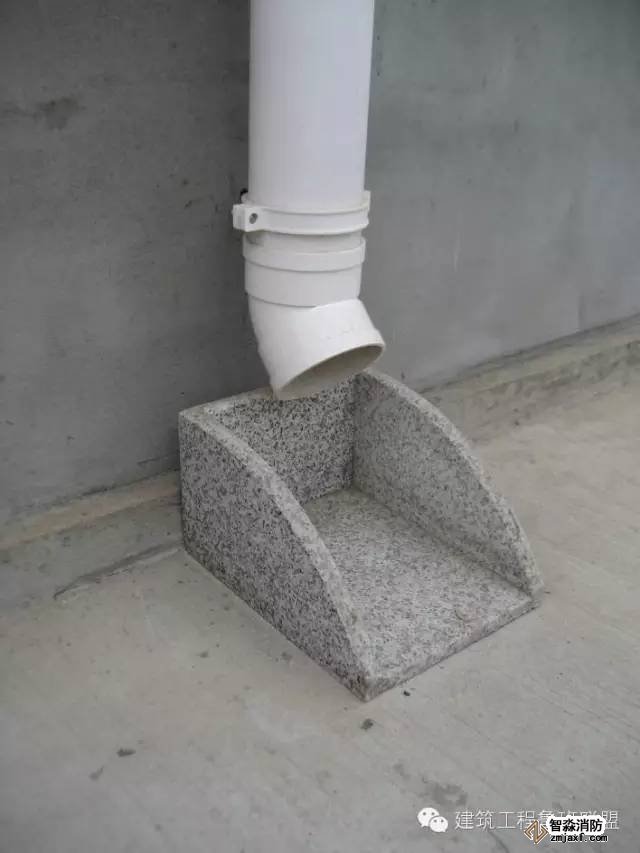

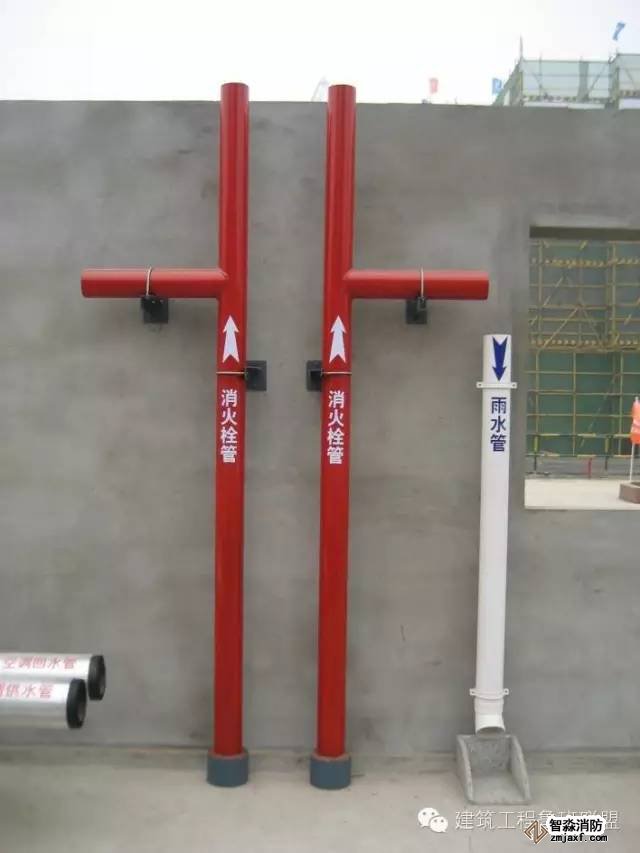

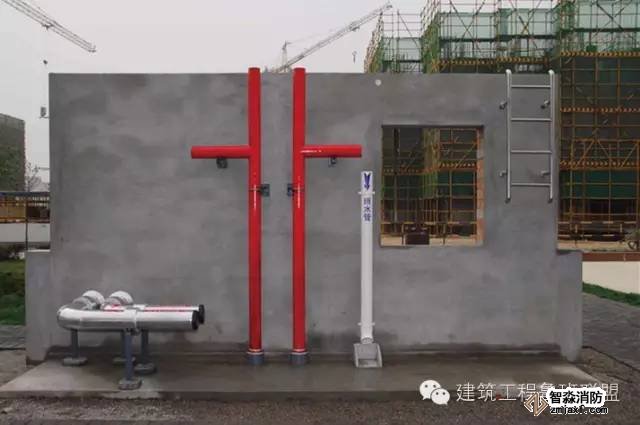

↓一個管道樣板實例↓

↓看看細節↓

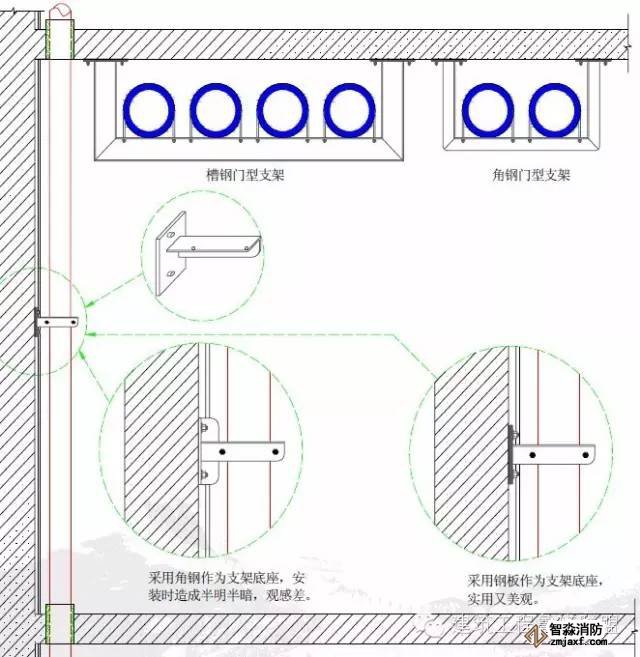

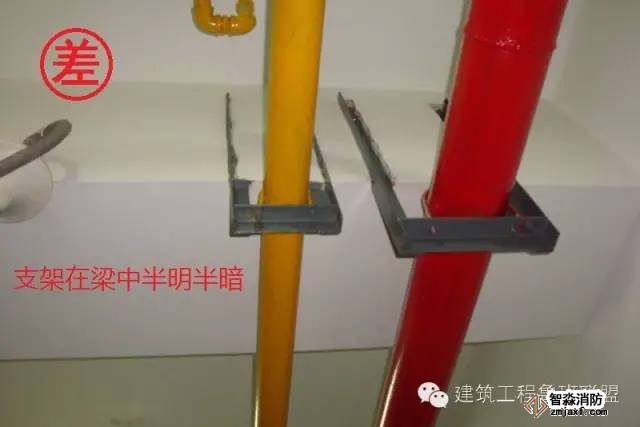

1、支架制作時采用鋼板作為支架的底座，在安裝時不會造成支架底座在刷粉或裝飾面產生半明半暗現象。

2、門型支架在900轉角時，采用450倒角拼焊而且在型鋼割900角時不要割透，采用氣焊進行整體轉角，然后用電焊進行拼縫焊接。

3、采用管線綜合平衡電腦模擬技術，做到集中布管統一支架。

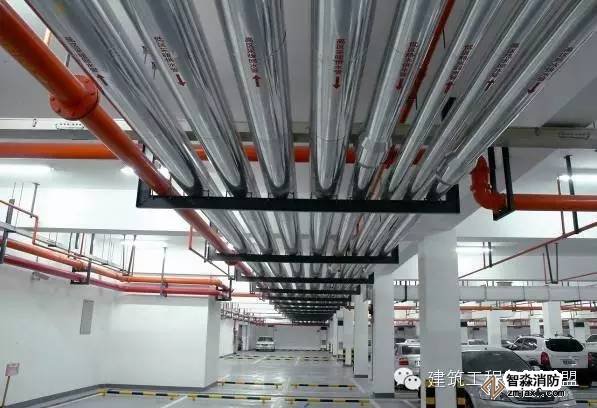

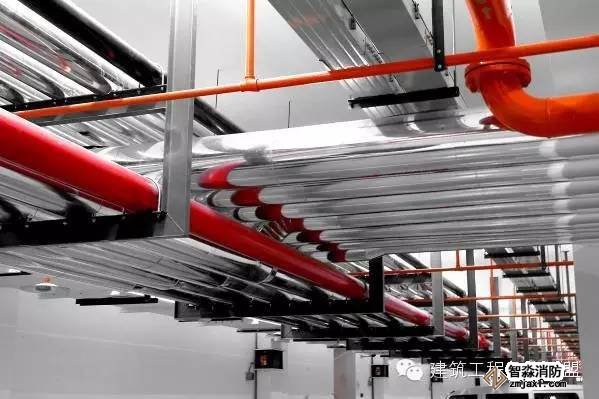

↓集中布管統一支架↓

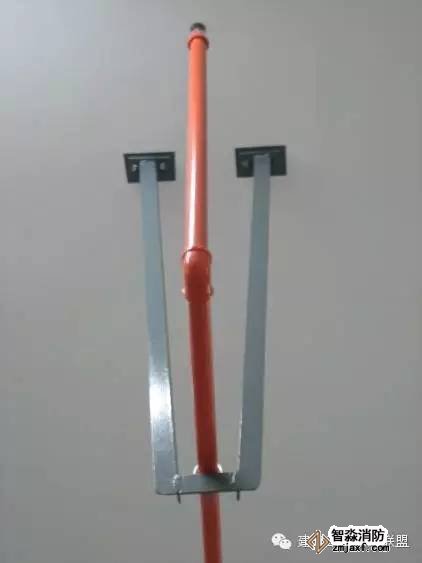

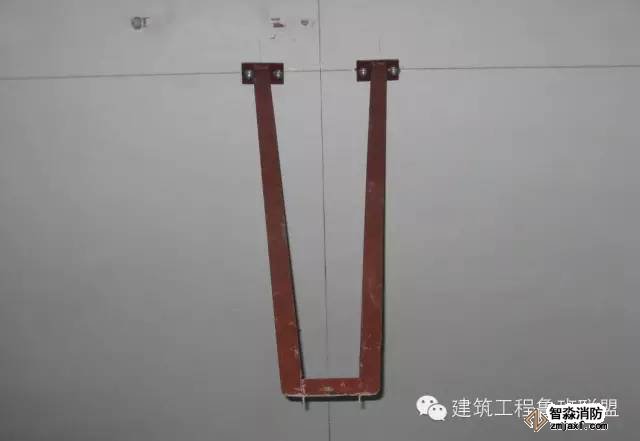

↓支架做法實例欣賞↓

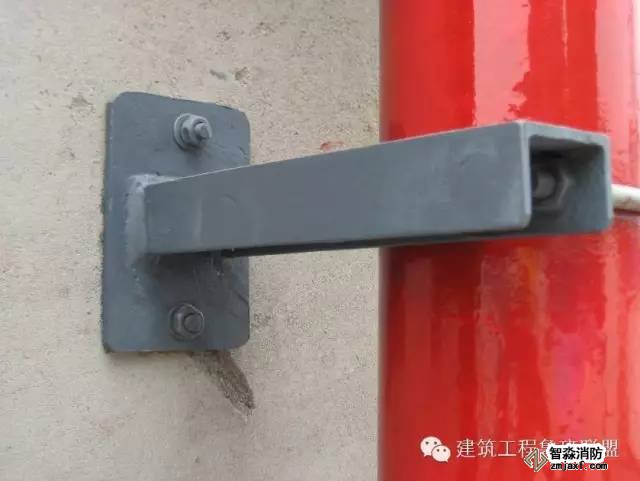

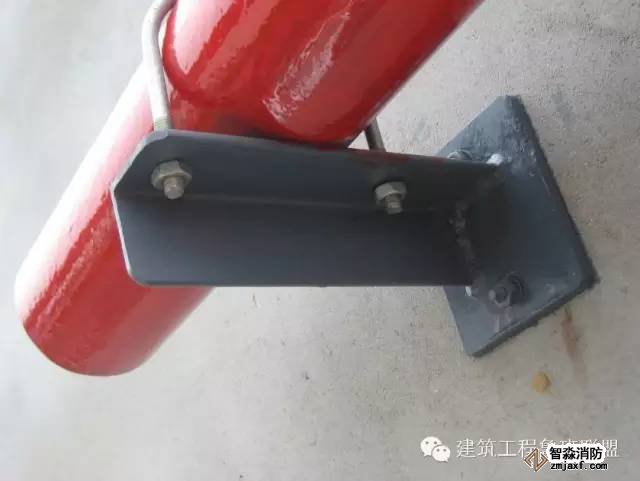

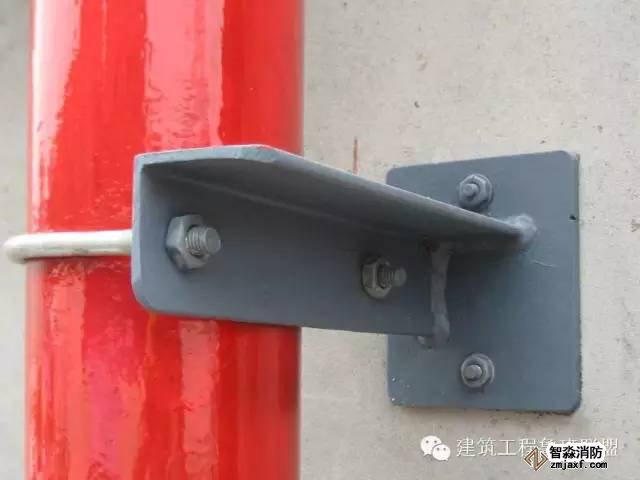

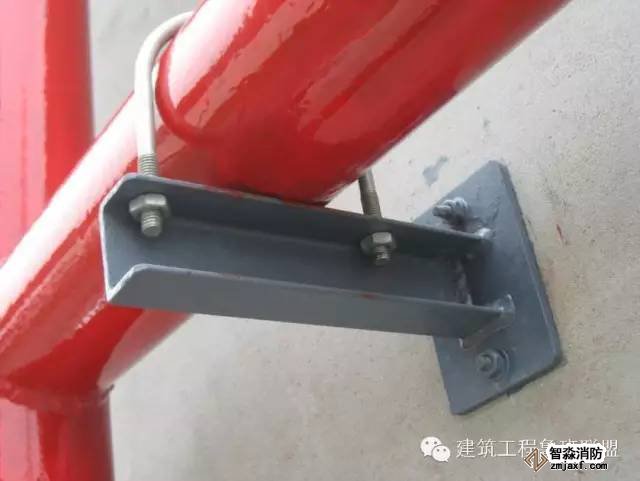

關鍵工序：墻面管道支架底座應采用鋼板底座。

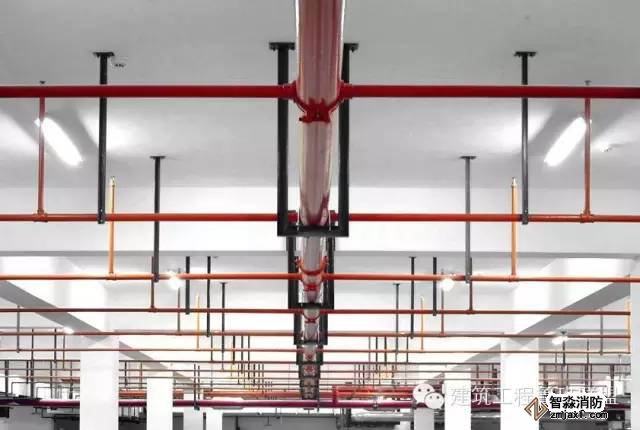

↓工程實例欣賞↓

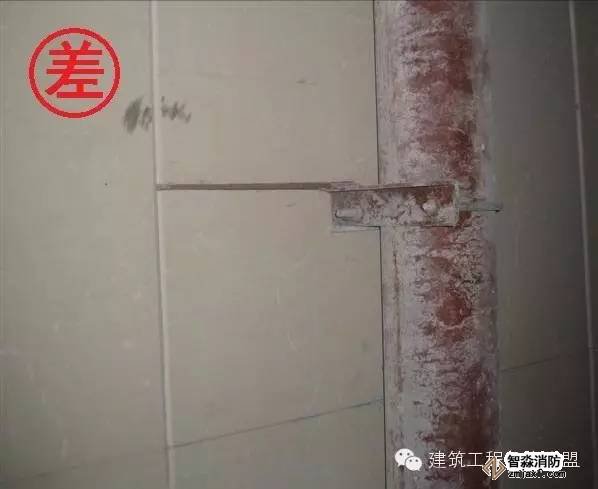

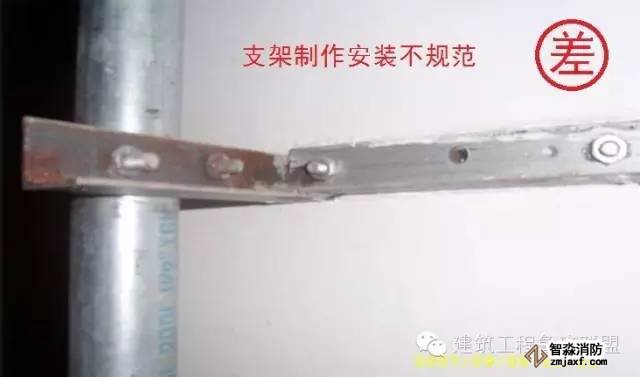

↓反面實例解讀↓

管道保溫做法：

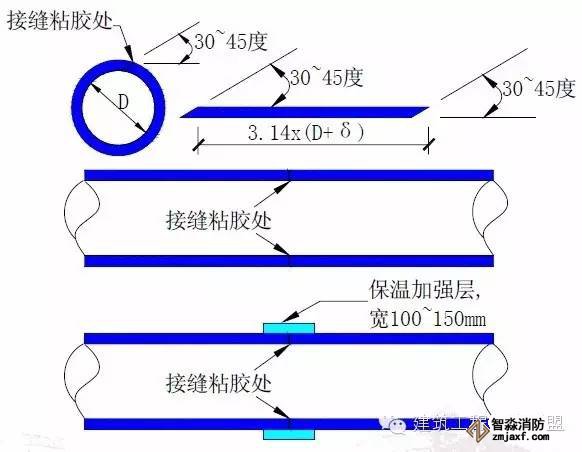

1、將順著管道方向保溫板接口由原來的900改為，采用300~450裁口粘膠連接,從而提高粘膠接觸面1.4~2倍。

2、垂直管道保溫接口處， 外包一層100~150mm寬相同保溫層，以提高接口處保 溫的薄弱環節。

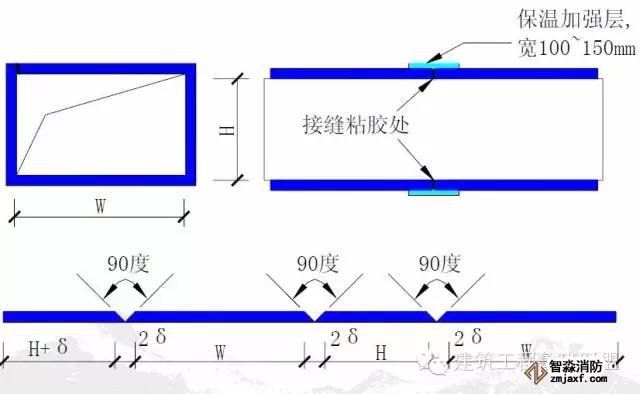

3、方形風管保溫900轉角 處采用45度拼裝，保溫板 裁900角時不要割透，預留 5mm厚作為整體轉角用， 然后用膠水進行拼縫。

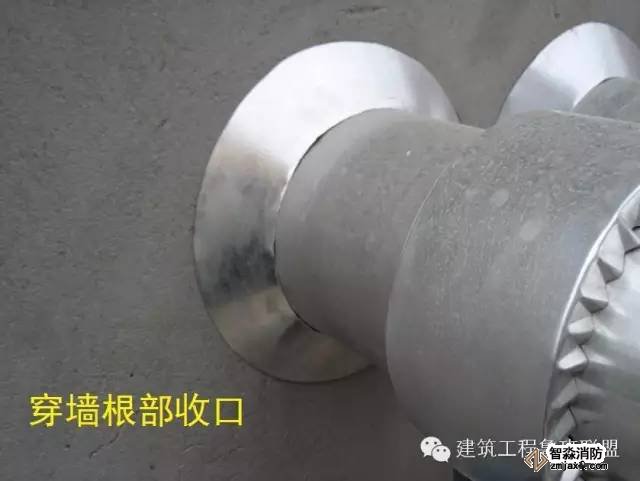

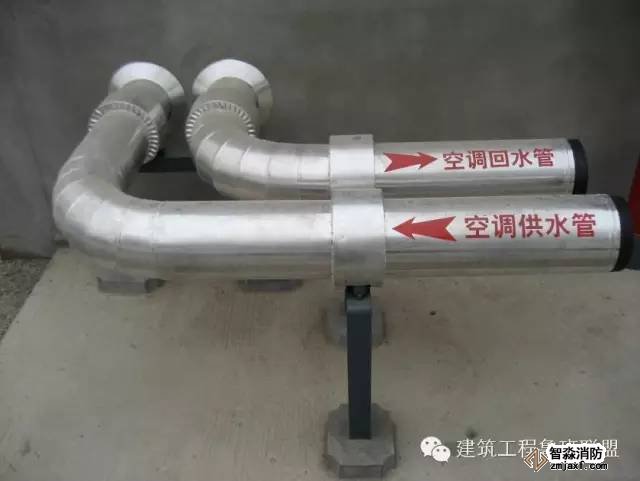

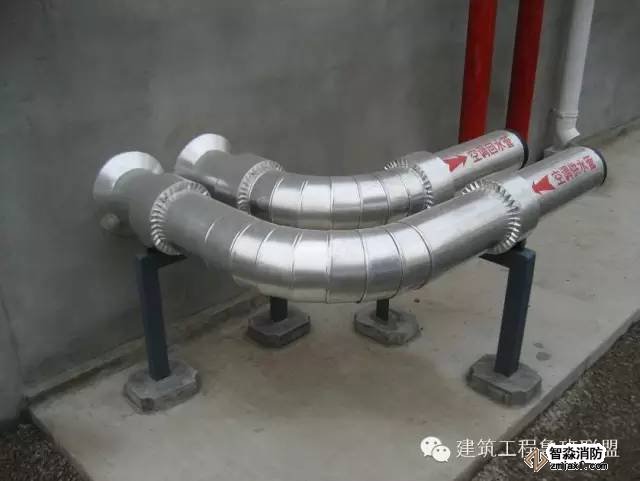

↓管道金屬保護殼做法實例欣賞↓

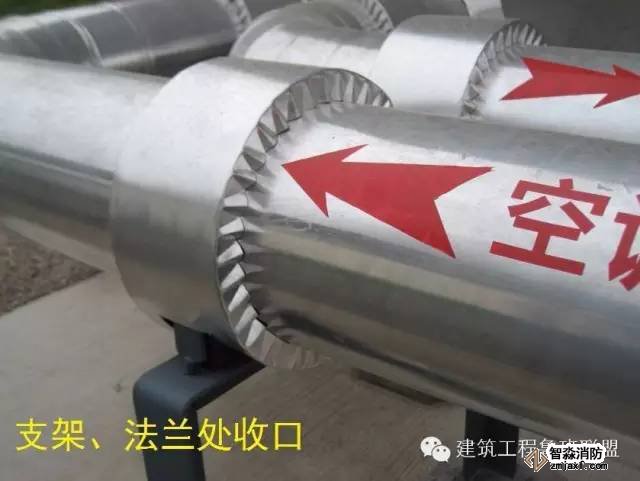

↓管道金屬保護殼做法解讀↓

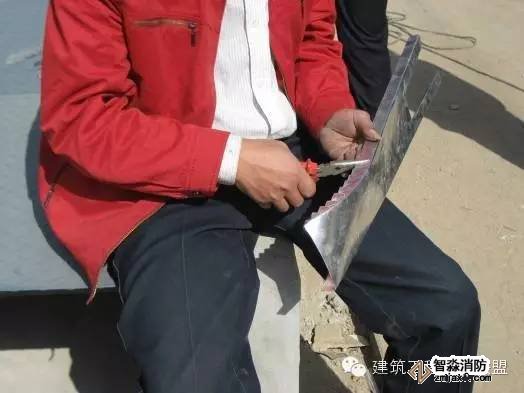

測量下料、彎頭處制作模具

↓

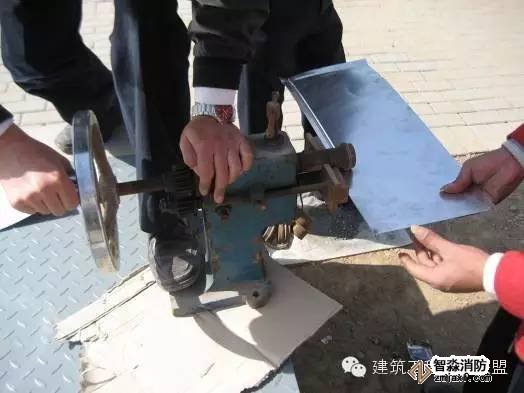

機械翻邊

↓

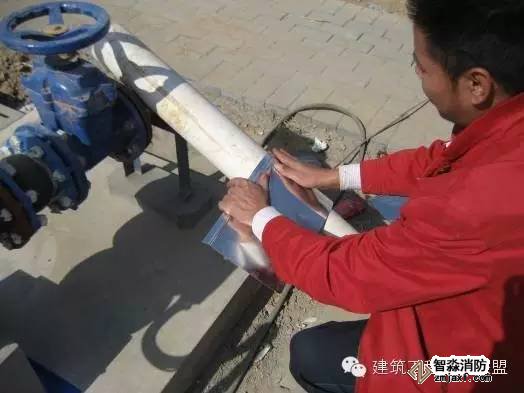

沿管彎弧

↓

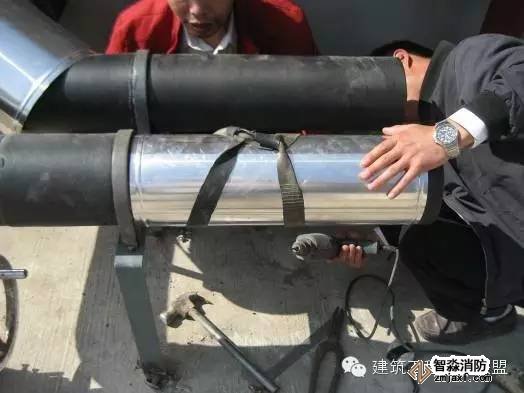

安裝固定（鉚 ?。?/strong>
