匠心巨制的魯班獎消防機電安裝工程亮點賞析！
中建一局三公司承建的昆泰嘉瑞中心項目榮獲2018～2019年度第一批中國建設工程魯班獎，本工程此前已榮獲中國安裝工程優質獎（中國安裝之星）以及多項工程行業榮譽。下面就帶你走進這個國家級質量榮譽項目，觀摩其機電安裝工程的施工做法！

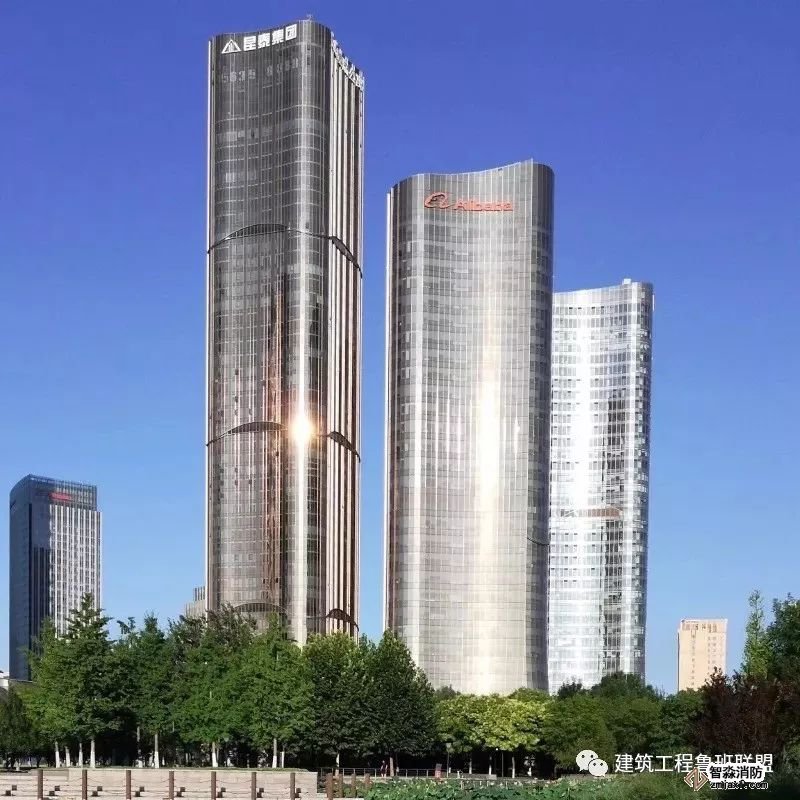

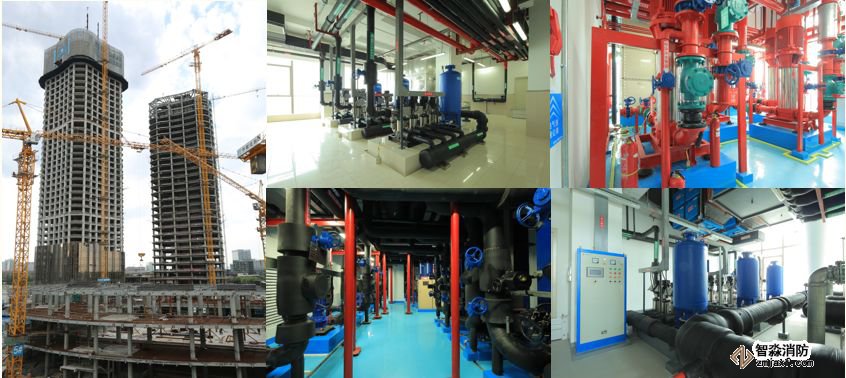

▲ 昆泰嘉瑞中心項目位于朝陽大望京CBD區域，被九大公園環繞，匯聚多家世界五百強企業，總建筑面積191862平米。該項目如竹節一般俊秀挺拔，矗立于7萬平米的大望京中央公園之中，高大恢弘的外觀，富于變化的輪廓，已成為望京CBD的核心商務辦公基地和經濟文化交流中心，是該區域極具視覺沖擊力的標志性建筑，曾先后榮獲北京建筑結構長城杯雙金獎、中國鋼結構金獎、全國建筑業綠色施工示范工程等榮譽。
項目在建設過程中應用了多種新技術：如管線綜合布置技術、大管道閉式循環沖洗技術、機電消聲減震綜合施工技術、超高層高壓垂吊式電纜敷設技術，對全樓施工區域進行機電管道綜合排布，在有限的空間內合理布置管道，兼具使用功能和美觀的要求。

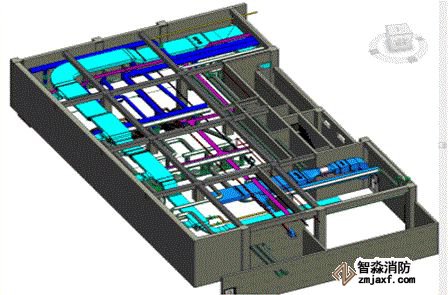

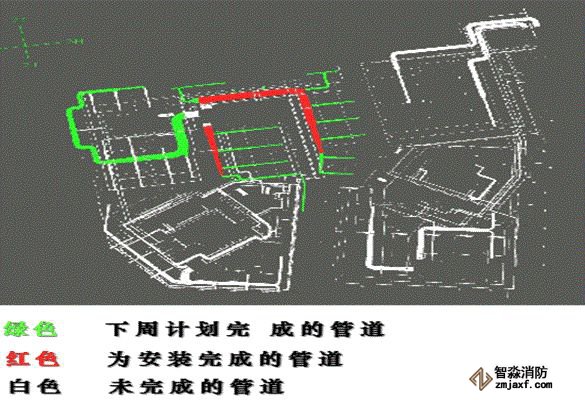

管線綜合布置技術

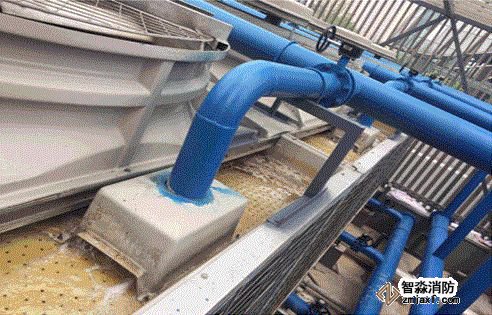

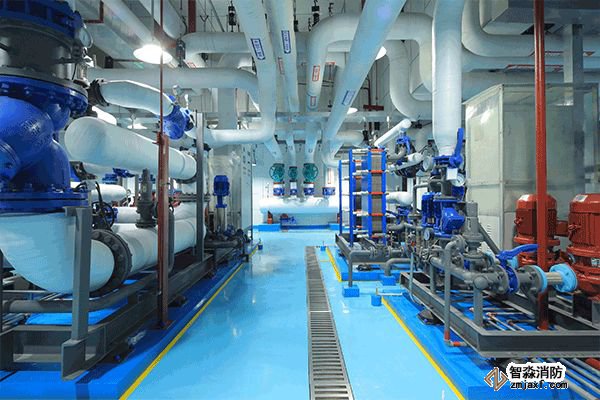

大管道閉式循環沖洗技術

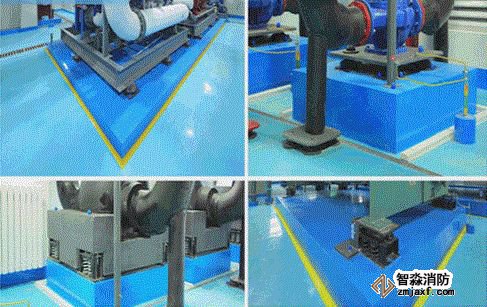

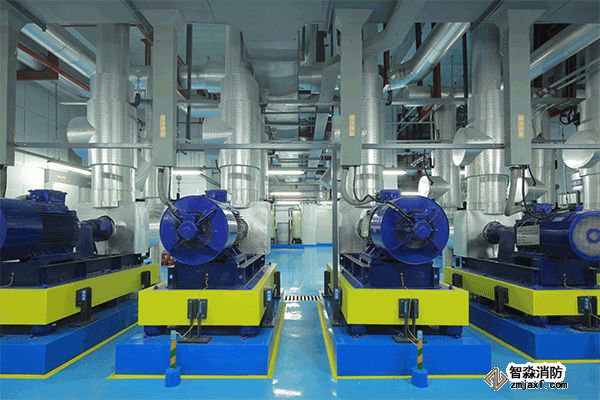

機電消聲減震綜合施工技術
項目還取得一項國家發明專利：用于焊接鋼管與套管的模具及使用方法；兩項實用新型專利：散熱器下供下回水管安裝定位器、一種建筑鋼管內部混凝土砂漿疏通結構。在確保施工質量的前提下，降低了施工難度、縮短了施工周期，產生了良好的社會效益。
本工程機電安裝難點及對策
難點
01
超高層建筑設備材料垂直吊裝工作量大
解決對策：按合理的供應計劃組織材料及設備的采購及有序進場；根據工程實際進度定期向總包單位提供吊運需求計劃；重設備吊運按預先編制的吊裝方案組織吊裝。
難點
02

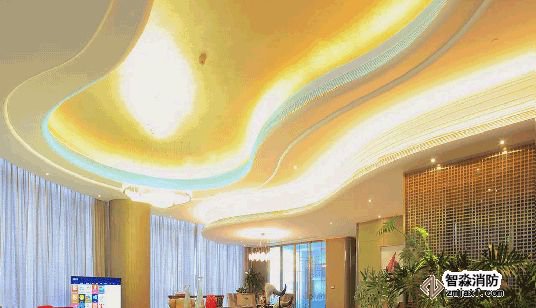

多曲面設計 裝修造型復雜 機電配合難度大
解決對策：充分利用BIM技術進行機電管線三維綜合的設計，并在整個大型公共建筑的施工過程中予以應用，對吊頂內的各類管線均可以實現全景三維虛擬，所有的管線碰撞在深化設計階段予以解決。
難點
03

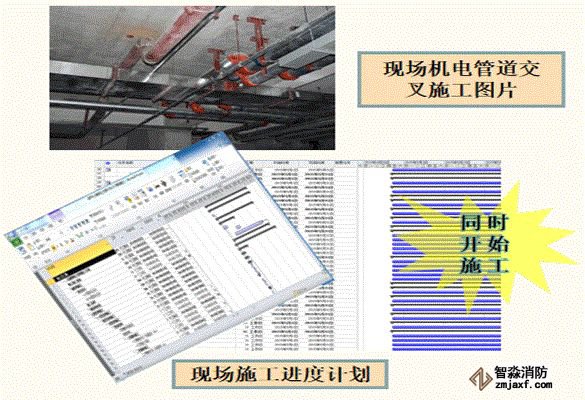

工期緊、工序交叉多、綜合管線布置要求高
解決對策：運用BIM模型合理安排工期，通過導出CAD各專業施工圖紙，下發給機電各專業分包，安裝期間打破常規的安裝順序（先通風，后水、最后電氣）大大加快施工工期，減少交叉施工，按照先上后下的順序進行施工。減少窩工情況的出現。
難點
04
系統聯合調試難度大
解決對策：提前收集設備參數，仔細研究設計圖紙和設備性能，制定完善的調試方案。配置先進的調試儀器儀表，采用先進的調試方法。設備生產廠家參與調試，并現場指導。與設計人員一道對實測數據進行分析對比，確定最佳的設備運行參數，達到節能環保的目的。
本工程機電安裝亮點賞析

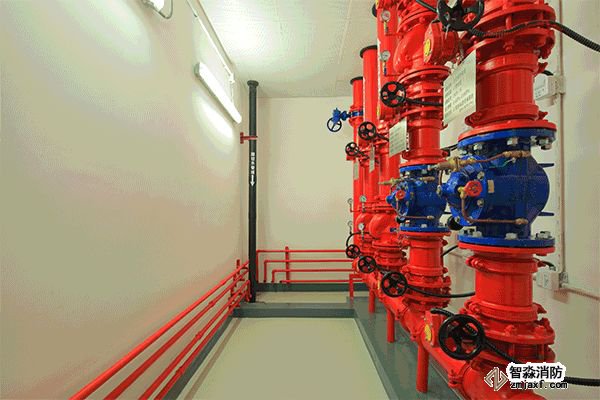

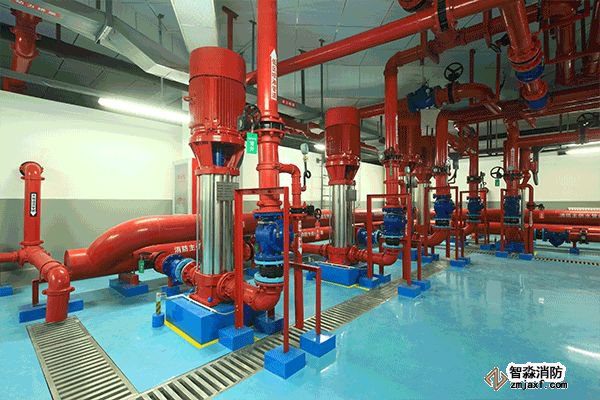

☛ 456套消火栓箱、11880個噴淋頭：安裝正確、試驗合格，消防系統經消防調試一次性通過驗收

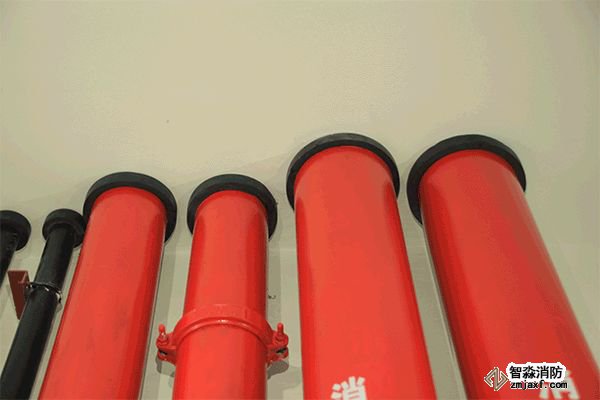

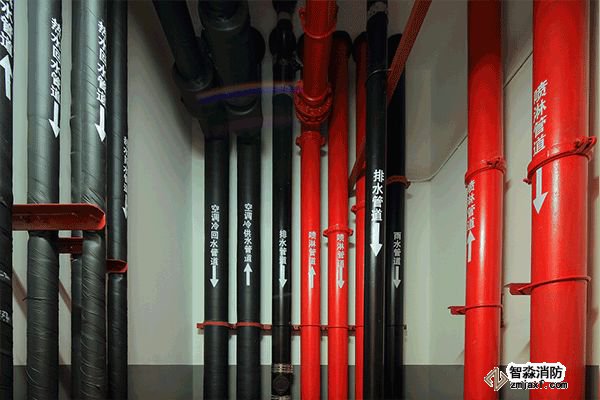

☛ 28萬延米給排水管道坡向正確、安裝牢固，171個管道井排列整齊、套管高度一致，保溫層牢固平整、標識清晰醒目

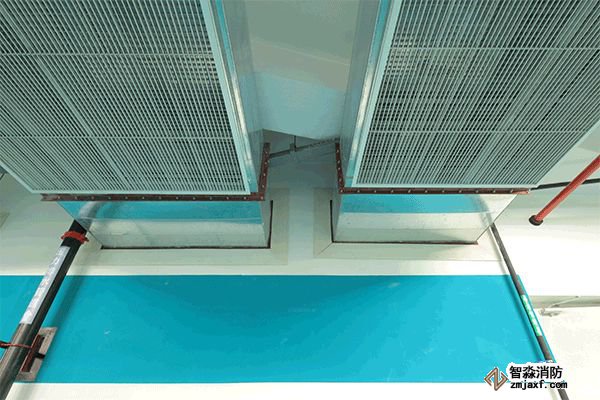

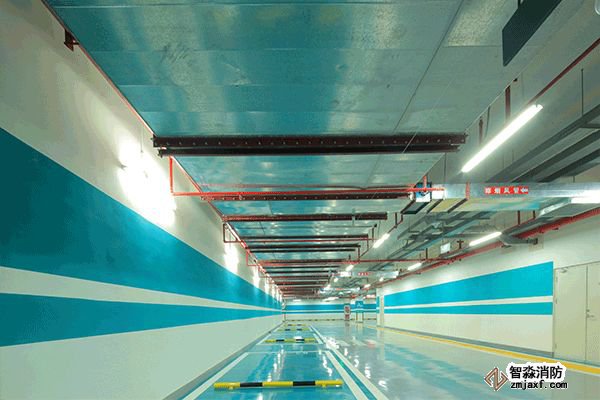

☛ 8萬延米風管制作安裝準確規范，支吊架設置合理、間距符合要求、橫平豎直、油漆光亮

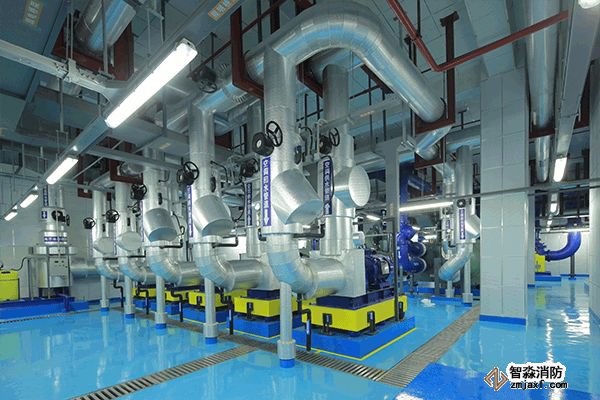

☛ 制冷機房20臺設備及管線布局合理，閥門等附件標高一致、開啟狀態清楚，保溫層結合密實，管道標識清晰明確
